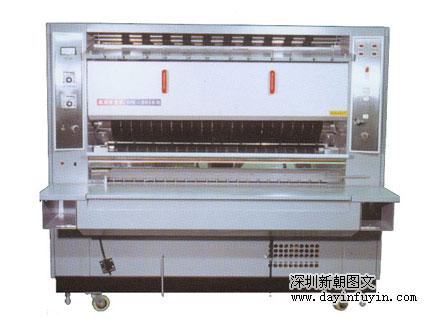

DH-9916B型曬圖機

設備介紹：

1、 曝光系統：DH－9916B的曝光系統采用德國原裝玻璃滾筒，全世界一流曬圖機
均采用此玻璃滾筒，充分保證了在高速曬圖時圖紙的清晰度。
2 、熏圖系統：氨箱采用獨特的不銹鋼制造，永不生銹腐蝕。熏圖膠毯是高水壓
多層壓花膠毯，保證等周長，無卡紙，長壽命。
3、 傳動系統：DH－9916B負載為70瓦，采用600瓦直流電機驅動，確保長壽命。高可
靠性的柔性紙路設計，絕不發生普通曬圖機常見的卡紙現象，保證了曬
圖工作的高效連續性。
4 、冷卻系統：外置室外風機排風系統，排風量為40立方米/分鐘整機負壓室內無氨味，
充分保證連續48小時運行。
5 、自動控制系統：結點式控制電路，集合式配電系統，方便維護，成本低。配有新型
調速板，全自動柔性調速，提高整機傳動系統的安全、可靠性。獨有的
電源相序自我保護系統和燈管電流監測系統，在細微之處體現了整機電
器設計的認真嚴謹。

DH-9916B技術參數
光 源： 5.5千瓦、4.5千瓦二檔可調
曬圖寬度：1.2米（極限1.3米）
曬圖速度：0.6-16米分鐘（連續可調）
原圖分離：空吸自動分離
排 氣 量： 40立方米/分鐘
速度控制：柔性調速0-10秒緩加速
出 圖： 可前后出圖
耗 電： 工作狀態8千瓦
電 源： 交流380伏三相50赫茲
重 量： 600千克
外形尺寸：寬1890、高1750、長1050（毫米
